Comment générer et télécharger un maillage en quadrilatères dans Neural4D

Que pouvez-vous générer sous forme de maillage en quadrilatères dans Neural4D ?

Neural4D peut générer un maillage en quadrilatères à partir d'une invite textuelle ou d'une image de référence. Commencez avec Texte vers 3D pour décrire l'objet, ou utilisez Image vers 3D si vous disposez déjà d'une référence visuelle.

Vous devez sélectionner Quadrilatères avant d'envoyer la tâche de génération. Triangle est l'option par défaut. Un maillage en quadrilatères est utile lorsque l'élément doit être utilisé dans un flux de travail de retouche ou d'animation, tandis qu'un maillage en triangles peut conserver efficacement les détails de surface.

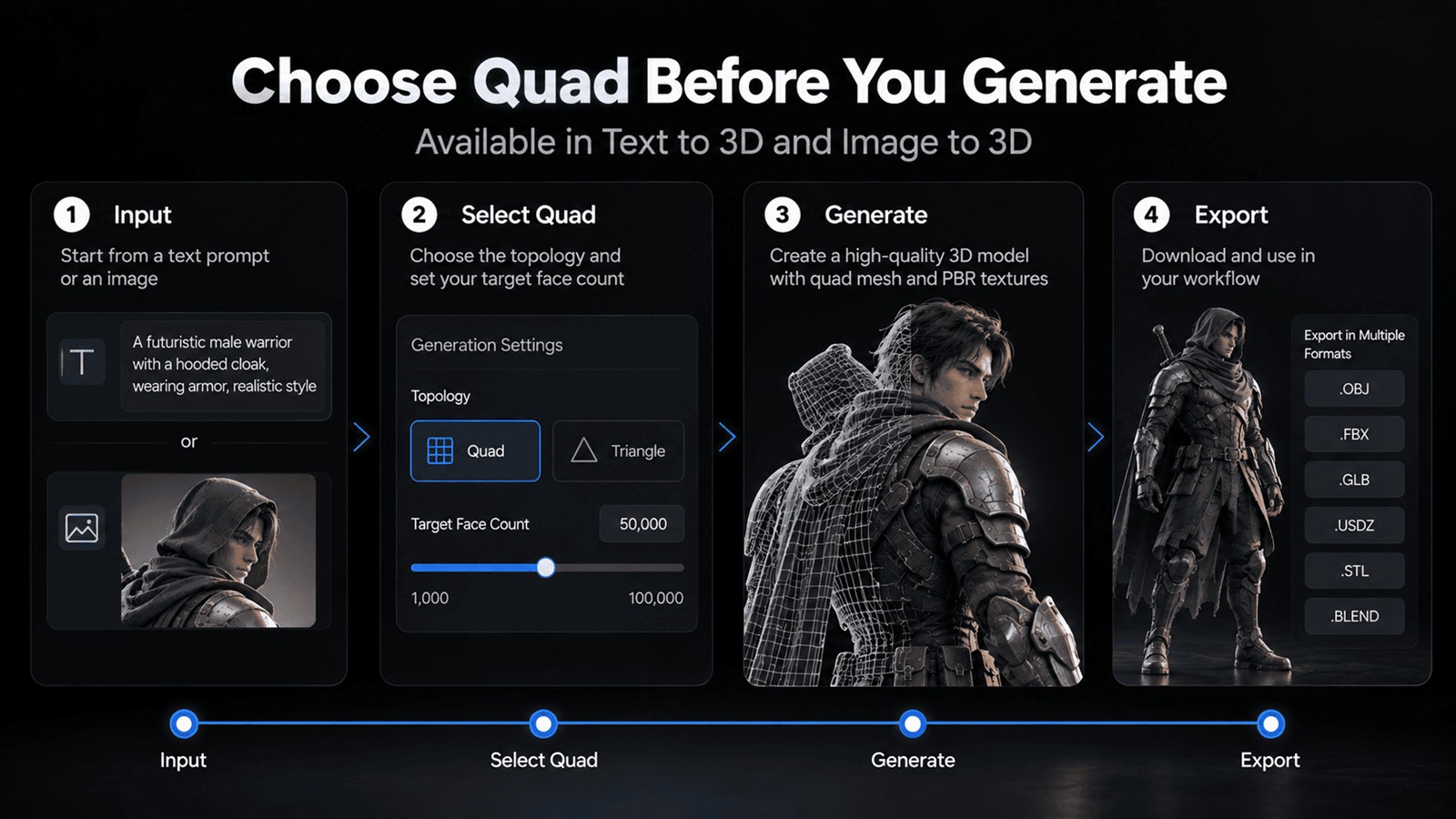

L'illustration présente le flux de travail complet. Texture et PBR sont des ajouts facultatifs avec des coûts en Crédits distincts.

Que devez-vous choisir avant de générer un maillage en quadrilatères ?

Choisissez le mode d'entrée, la topologie et le nombre de faces avant la génération. Le point le plus important est de vérifier que Quadrilatères reste sélectionné lorsque vous envoyez la tâche. Si vous conservez l'option par défaut, Neural4D génère une topologie en triangles.

Définissez le nombre de faces en fonction de l'étape de production suivante. Un nombre réduit peut être plus facile à retoucher et plus rapide à traiter sur une station de travail modeste. Un nombre plus élevé peut préserver davantage d'informations sur la forme pour les vues rapprochées, la sculpture détaillée ou l'impression SLA haute résolution. La plage disponible pour les quadrilatères est de 1,000 à 100,000 faces.

Comment générer un maillage en quadrilatères à partir d'un texte ou d'une image ?

• Ouvrez Texte vers 3D et saisissez une invite précise, ou ouvrez Image vers 3D et importez une image de référence claire.
• Ouvrez le paramètre Topologie et sélectionnez manuellement Quadrilatères.
• Définissez un nombre de faces cible compris entre 1,000 et 100,000 en fonction de l'utilisation prévue du modèle.
• Vérifiez l'entrée, la topologie et le nombre de faces, puis envoyez la tâche de génération.
• Inspectez le maillage de base généré avant d'ajouter Texture ou PBR.

La géométrie obtenue est étanche, ce qui permet de prendre en charge des flux de travail tels que l'impression FDM ou SLA après avoir effectué les vérifications habituelles concernant l'échelle, l'épaisseur des parois et le trancheur adaptés à votre machine et à votre matériau.

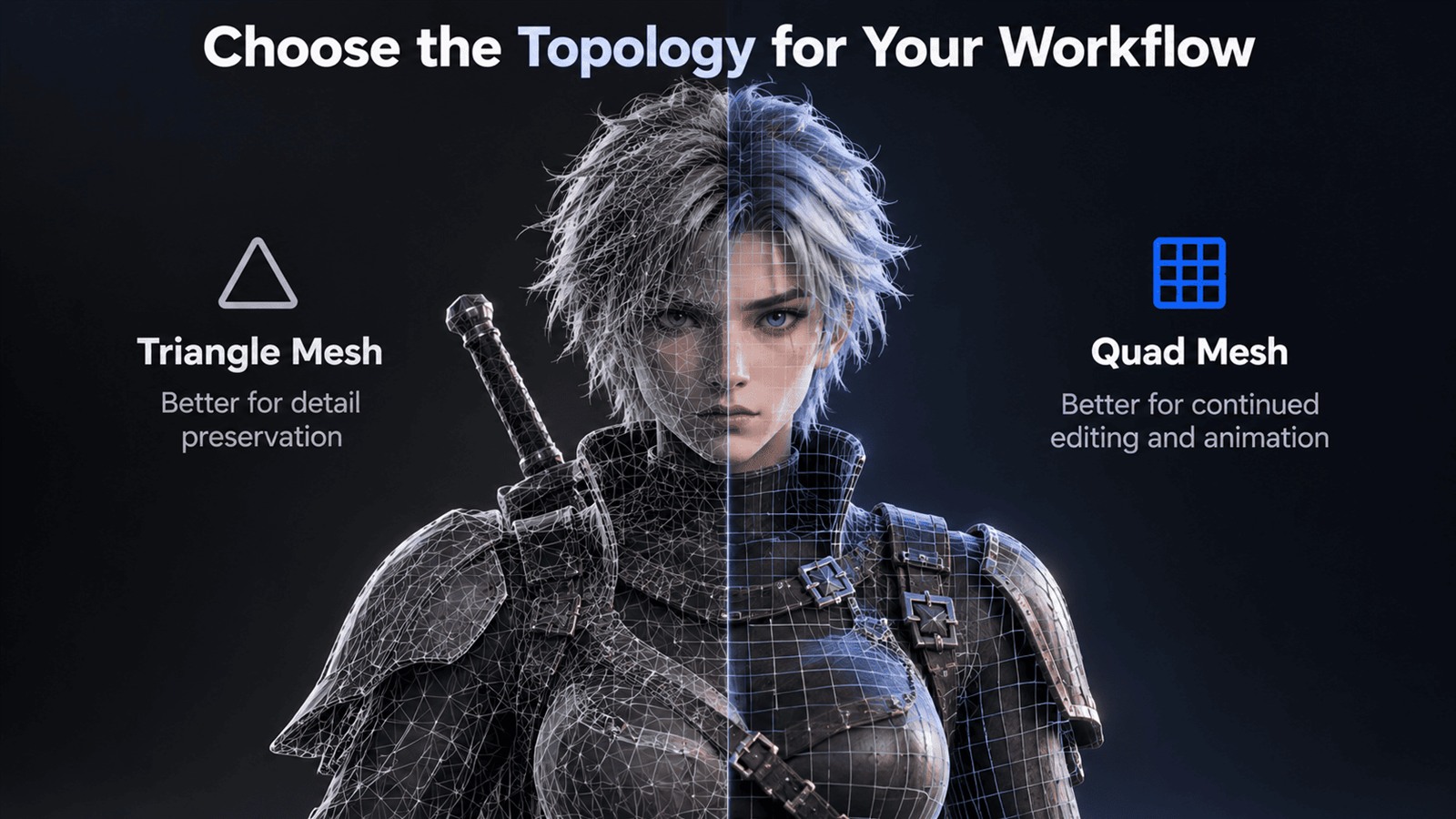

Quelle est la différence entre un maillage en quadrilatères et un maillage en triangles ?

Les topologies en quadrilatères et en triangles organisent la même surface de manière différente. La topologie en quadrilatères est généralement privilégiée lorsque les artistes prévoient de continuer à modifier le flux des arêtes, de déformer le modèle ou de le préparer pour l'animation. La topologie en triangles est l'option par défaut et peut représenter efficacement les surfaces détaillées.

Sélectionnez la topologie en fonction de l'outil et de la tâche suivants, et pas uniquement de son apparence dans la visionneuse Neural4D. Une disposition propre en quadrilatères peut être plus facile à utiliser dans un logiciel de modélisation, tandis qu'un résultat triangulé peut mieux convenir au rendu direct, aux moteurs de jeu ou aux flux de préparation à l'impression.

Combien de Crédits coûte la génération d'un maillage en quadrilatères ?

Un maillage de base blanc en quadrilatères coûte 15 Crédits. Texture et PBR sont des ajouts distincts ; le total dépend donc des étapes de sortie que vous demandez.

Si vous avez uniquement besoin de la géométrie pour la retouche, la sculpture ou un test d’impression, générez et évaluez d’abord le maillage de base. Ajoutez la texture et le PBR uniquement si l’utilisation prévue nécessite des informations sur les matériaux.

Comment télécharger le maillage Quad généré ?

• Ouvrez le résultat de génération terminé et examinez le maillage dans la visionneuse.
• Sélectionnez Télécharger pour ouvrir la boîte de dialogue des formats de fichier.
• Examinez le sélecteur de format, qui s’ouvre avec .obj comme choix par défaut.
• Conservez .obj ou sélectionnez .fbx, .glb, .usdz, .stl ou .blend.
• Confirmez le téléchargement et enregistrez le fichier exporté dans le dossier de votre projet.

La sélection par défaut ne limite pas le résultat à .obj. Choisissez le format adapté à votre application de modélisation, votre moteur, votre flux de travail en réalité augmentée ou votre logiciel de tranchage.

Quel format de maillage Quad devez-vous télécharger ?

Que devez-vous vérifier avant d’utiliser le maillage téléchargé ?

Ouvrez l’élément téléchargé dans l’application de destination et vérifiez son échelle, son orientation, la densité de ses faces, ses normales et l’affectation de ses matériaux. Pour l’animation ou la déformation, examinez le flux des arêtes autour des articulations et des autres zones mobiles. Pour la fabrication, vérifiez les dimensions, l’épaisseur des parois, les besoins en supports et les paramètres du logiciel de tranchage avant l’impression.

Si le résultat est trop dense pour être modifié, générez une autre version Quad avec un nombre de faces cible inférieur. Si la silhouette ou les petits détails nécessitent davantage de géométrie, augmentez le nombre de faces dans la limite de 100,000 faces et comparez le nouveau résultat.
