Triangles ou quadrilatères : quelle topologie de maillage choisir ?

Lorsque vous travaillez avec des modèles 3D, choisir entre les triangles (tris) et les quadrilatères (quads) est une étape essentielle. Si vous devez continuer à modifier ou subdiviser le modèle, ou créer des animations avec déformation, choisissez généralement les quads. Si vous produisez des éléments statiques très détaillés ou préparez un modèle pour l’impression 3D, les triangles peuvent être le meilleur choix. Votre décision dépend finalement de votre flux de travail en aval.

Que sont les triangles et les quads dans un maillage 3D ?

Un maillage 3D est composé de polygones. Les deux types de polygones les plus courants en modélisation 3D sont les triangles et les quads. Un triangle est un polygone qui possède exactement trois côtés, tandis qu’un quad est un polygone qui en possède exactement quatre. Toute forme 3D complexe est fondamentalement construite à partir de ces unités géométriques.

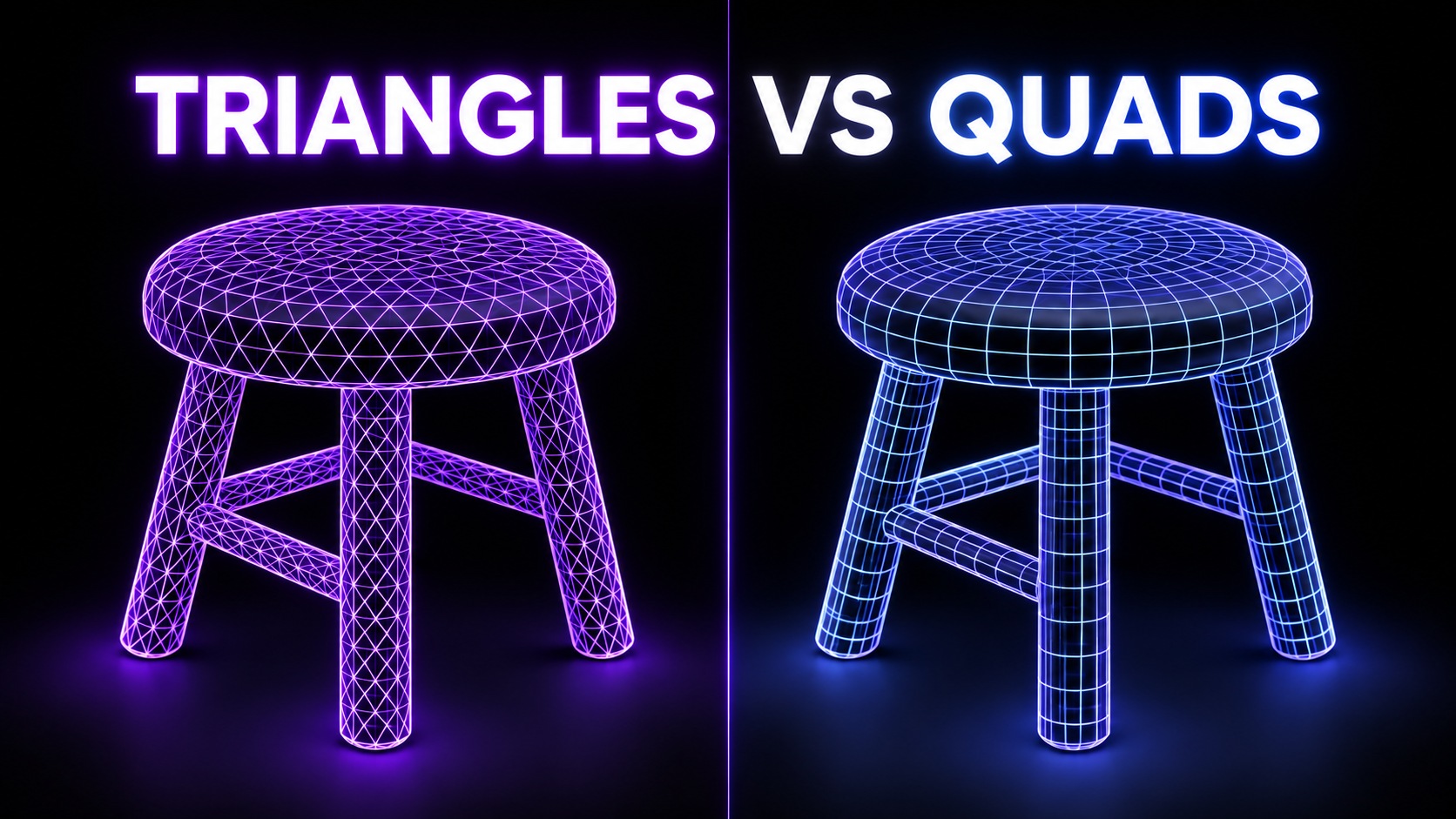

Comparaison en fil de fer des triangles et des quads en modélisation 3D

Comment comparer les maillages triangulaires et quadrangulaires ?

Caractéristique	Triangles (tris)	Quads (quadrilatères)
Modification et subdivision	Peuvent provoquer des pincements ou des artefacts lors du lissage.	Se subdivisent proprement et de manière prévisible.
Déformation (animation)	Déformation médiocre ; le flux des arêtes est souvent chaotique.	Excellente déformation ; prennent en charge des boucles d’arêtes propres.
Expression des détails	Très efficaces pour les détails de surface bruts et les scans.	Nécessitent une planification plus minutieuse pour les détails complexes.
Cas d’utilisation courants	Moteurs de jeu, impression 3D, éléments statiques.	Animation de personnages, sculpture, visualisation architecturale.

Quand choisir les triangles ?

Les triangles sont les unités de rendu fondamentales des cartes graphiques. Choisissez les triangles pour créer des éléments statiques, des objets d’arrière-plan ou des modèles de présentation dont la topologie n’a pas besoin de se déformer. De plus, si vous préparez un modèle pour l’impression 3D SLA/FDM, les formats d’exportation comme .stl triangulent automatiquement votre maillage, ce qui fait des triangles le choix natif pour la sortie brute.

Quand choisir les quads ?

Les quads sont la norme du secteur pour les personnages et les objets qui doivent être animés. Choisissez les quads lorsque vous devez préparer un personnage pour l’animation, effectuer des ajustements complexes de surface ou poursuivre la modélisation avec les surfaces de subdivision (SubD). Les quads permettent d’organiser les boucles d’arêtes afin que le maillage se plie naturellement au niveau des articulations, sans distorsion.

Comment le nombre de faces influence-t-il le résultat ?

Le nombre de faces influence directement la silhouette, la résolution des détails et la complexité du fichier de votre élément 3D. Un nombre de faces élevé restitue des détails plus fins, mais augmente la taille du fichier et le temps de rendu. À l’inverse, un faible nombre de faces améliore les performances, mais peut faire perdre certaines courbes subtiles. Lors de la génération de maillages, ne jugez pas la qualité uniquement au nombre de faces : un maillage quadrangulaire bien structuré avec moins de faces peut souvent avoir un meilleur rendu et se déformer plus naturellement qu’un maillage triangulaire riche en polygones, mais désorganisé.

Comment sélectionner des triangles ou des quads dans Neural4D ?

Dans Neural4D, vous contrôlez entièrement la topologie générée, que vous utilisiez les fonctionnalités Texte vers 3D ou Image vers 3D.

Sélectionner la topologie	Dans les paramètres de génération, repérez le menu déroulant Topologie et choisissez Triangle ou Quad.
Définir le nombre de faces cible	Ajustez le curseur pour définir le nombre de polygones souhaité en fonction de votre budget de performances.
Générer	Cliquez sur Générer pour laisser l’IA créer le modèle 3D avec la structure de maillage spécifiée.
Inspecter le résultat	Utilisez la visionneuse filaire intégrée pour vérifier le flux des arêtes et la densité des polygones.

Que devez-vous vérifier avant l’exportation ?

Avant d’exporter votre modèle vers sa destination finale, effectuez un rapide contrôle qualité. Pour une exportation destinée à l’animation, vérifiez que les lignes d’arêtes suivent correctement les articulations (épaules, genoux, yeux). Pour l’impression 3D, assurez-vous que le modèle est parfaitement fermé (étanche), sans trous ni géométrie non-manifold, que vous ayez utilisé des quads ou des triangles.

Quelles sont les questions les plus fréquentes sur les triangles et les quads ?

La topologie en quads est-elle toujours meilleure que la topologie en triangles ?

Non. Les quads sont généralement privilégiés pour la modélisation, la sculpture et l’animation grâce à leur circulation prévisible des arêtes. Les triangles conviennent parfaitement aux objets statiques, au rendu dans les moteurs de jeu et à l’impression 3D. La « meilleure » topologie dépend entièrement de la prochaine étape de votre projet.

Comment les moteurs de jeu gèrent-ils les maillages en quads ?

Les moteurs de jeu comme Unreal Engine et Unity triangulent automatiquement tous les maillages en quads lors de leur importation. Le matériel graphique ne comprend que les triangles. Les artistes commencent toutefois par modéliser en quads afin de générer proprement les normal maps et d’animer les personnages avec fluidité avant l’exportation vers le moteur.

Les modèles imprimés en 3D doivent-ils obligatoirement utiliser des triangles ?

Oui, les formats courants d’impression 3D comme .stl prennent uniquement en charge les polygones triangulaires. Les logiciels de tranchage convertissent ces triangles en couches de G-code. Si vous exportez un maillage en quads au format STL, votre logiciel 3D le triangulera automatiquement pendant l’exportation.
