Dreiecke vs. Quads: Welche Mesh-Topologie wählen?

Bei der Arbeit mit 3D-Modellen ist die Entscheidung zwischen Dreiecken (Tris) und Quads (Vierecken) ein wichtiger Schritt. Wenn du das Modell weiter bearbeiten, unterteilen oder Deformationsanimationen erstellen möchtest, solltest du normalerweise Quads wählen. Erstellst du statische Objekte mit vielen Details oder bereitest du ein Modell für den 3D-Druck vor, sind Dreiecke möglicherweise die bessere Wahl. Die konkrete Entscheidung hängt letztlich von deinem weiteren Workflow ab.

Was sind Dreiecke und Quads in einem 3D-Mesh?

Ein 3D-Mesh besteht aus Polygonen. Die beiden häufigsten Polygonarten im 3D-Modelling sind Dreiecke und Quads. Ein Dreieck ist ein Polygon mit genau drei Seiten, während ein Quad ein Polygon mit genau vier Seiten ist. Jede komplexe 3D-Form wird im Grunde aus diesen geometrischen Einheiten aufgebaut.

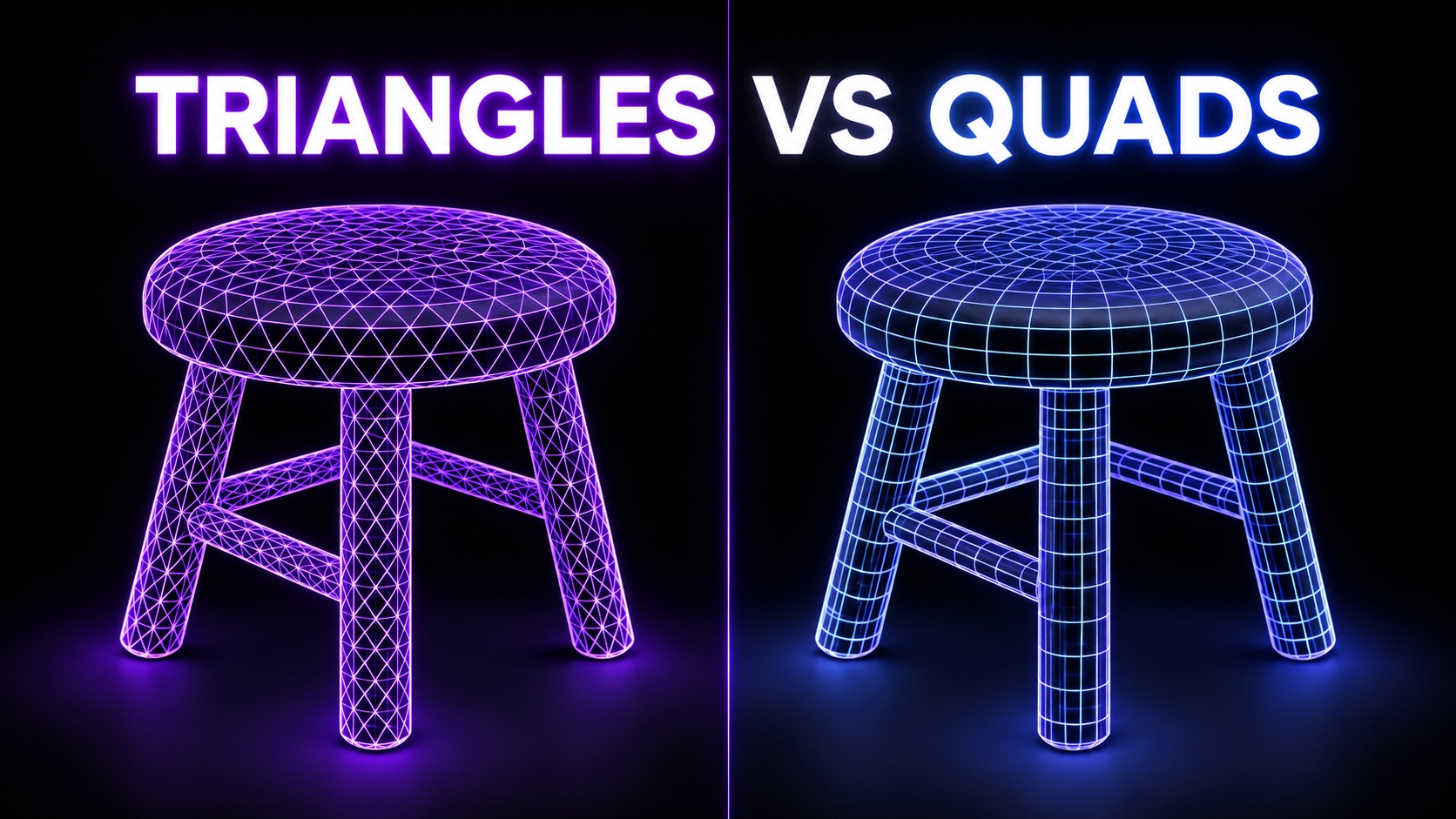

Drahtmodellvergleich von Dreiecken und Quads in der 3D-Modellierung

Wie unterscheiden sich Dreiecks- und Quad-Meshes?

Eigenschaft	Dreiecke (Tris)	Quads (Vierecke)
Bearbeitung & Unterteilung	Kann beim Glätten zu Pinching oder Artefakten führen.	Lässt sich sauber und vorhersehbar unterteilen.
Deformation (Animation)	Schlechte Deformation; der Edge Flow ist oft chaotisch.	Hervorragende Deformation; unterstützt saubere Edge Loops.
Detaildarstellung	Sehr effizient für rohe Oberflächendetails und Scans.	Erfordert eine sorgfältigere Planung bei komplexen Details.
Typische Anwendungsfälle	Game Engines, 3D-Druck, statische Objekte.	Charakteranimation, Sculpting, architektonische Visualisierung.

Wann solltest du Dreiecke wählen?

Dreiecke sind die grundlegenden Darstellungseinheiten von Grafikkarten. Du solltest Dreiecke wählen, wenn du statische Objekte, Hintergrund-Assets oder Ausstellungsmodelle erstellst, deren Topologie nicht deformiert werden muss. Wenn du außerdem für den SLA/FDM-3D-Druck prototypisierst, triangulieren Exportformate wie .stl dein Mesh automatisch. Dadurch sind Dreiecke die native Wahl für die Rohdatenausgabe.

Wann solltest du Quads wählen?

Quads sind der Industriestandard für Charaktere und Objekte, die sich bewegen müssen. Du solltest Quads wählen, wenn du einen Charakter für Animationen riggen, komplexe Oberflächenanpassungen vornehmen oder mit Subdivision Surfaces (SubD) weiter modellieren möchtest. Quads ermöglichen organisierte Edge Loops und sorgen dafür, dass sich das Mesh an Gelenken ohne Verzerrungen natürlich biegt.

Wie wirkt sich die Anzahl der Flächen auf das Ergebnis aus?

Die Anzahl der Flächen beeinflusst direkt die Silhouette, die Detailauflösung und die Dateikomplexität deines 3D-Assets. Eine höhere Flächenanzahl erfasst feinere Details, erhöht aber die Dateigröße und die Renderzeit. Eine niedrigere Flächenanzahl ist dagegen für eine bessere Performance optimiert, kann jedoch subtile Rundungen verlieren. Beurteile die Qualität bei der Mesh-Erstellung nicht ausschließlich anhand der Flächenanzahl: Ein gut strukturiertes Quad-Mesh mit weniger Flächen kann oft besser aussehen und sich natürlicher verformen als ein chaotisches Dreiecks-Mesh mit hoher Polygonzahl.

Wie wählst du in Neural4D Dreiecke oder Quads aus?

In Neural4D hast du vollständige Kontrolle über die Topologie deiner generierten Modelle – unabhängig davon, ob du die Funktionen Text zu 3D oder Bild zu 3D verwendest.

Topologie auswählen	Öffne in den Generierungseinstellungen das Dropdown-Menü Topologie und wähle Dreieck oder Quad.
Zielanzahl der Flächen festlegen	Passe den Schieberegler an, um abhängig von deinem Performance-Budget die gewünschte Polygonanzahl festzulegen.
Generieren	Klicke auf „Generieren“, damit die KI das 3D-Modell mit der von dir festgelegten Mesh-Struktur erstellt.
Ergebnis überprüfen	Verwende die integrierte Wireframe-Ansicht, um den Edge Flow und die Polygondichte zu überprüfen.

Was solltest du vor dem Export überprüfen?

Bevor Sie Ihr Asset für den endgültigen Einsatz exportieren, führen Sie eine kurze Qualitätsprüfung durch. Beim Export für Animationen sollten Sie überprüfen, ob die Kantenlinien sauber um Gelenke wie Schultern, Knie und Augen verlaufen. Beim Export für den 3D-Druck muss das Modell unabhängig davon, ob Sie Quads oder Dreiecke verwendet haben, vollständig geschlossen (wasserdicht) sein und darf weder Löcher noch nicht-mannigfaltige Geometrie enthalten.

Welche Fragen zu Dreiecken und Quads werden am häufigsten gestellt?

Ist Quad-Topologie immer besser als Dreieck-Topologie?

Nein. Quads werden aufgrund ihres vorhersehbaren Kantenverlaufs zwar generell für Modellierung, Sculpting und Animation bevorzugt, Dreiecke eignen sich jedoch problemlos für statische Objekte, die Darstellung in Game-Engines und den 3D-Druck. Welche Topologie „besser“ ist, hängt vollständig von den nächsten Schritten Ihres Projekts ab.

Wie verarbeiten Game-Engines Quad-Meshes?

Game-Engines wie Unreal Engine und Unity triangulieren beim Import automatisch alle Quad-Meshes. Die Grafik-Hardware versteht ausschließlich Dreiecke. Trotzdem erstellen Künstler Modelle zunächst aus Quads, um Normal-Maps sauber zu backen und Figuren flüssig zu animieren, bevor sie sie in die Engine exportieren.

Müssen 3D-Modelle für den Druck aus Dreiecken bestehen?

Ja, gängige 3D-Druckformate wie .stl unterstützen nur dreieckige Polygone. Slicer-Software wandelt diese Dreiecke in G-Code-Schichten um. Wenn Sie ein Quad-Mesh als STL exportieren, trianguliert Ihre 3D-Software es während des Exports automatisch.
