Треугольники или квадраты: какую топологию сетки выбрать?

При работе с 3D-моделями выбор между треугольниками (трисами) и четырёхугольниками (квадами) — важный этап. Если вы планируете продолжать редактирование, выполнять subdivision или создавать анимации с деформацией, обычно стоит выбрать квады. Для статичных объектов с высокой детализацией или подготовки к 3D-печати лучше подойдут треугольники. Конкретный выбор в конечном итоге зависит от дальнейшего рабочего процесса.

Что такое треугольники и квады в 3D-сетке?

3D-сетка состоит из полигонов. Два наиболее распространённых типа полигонов в 3D-моделировании — треугольники и квады. Треугольник — это полигон ровно с тремя сторонами, а квад — полигон ровно с четырьмя сторонами. Любая сложная 3D-форма в основе строится из этих геометрических элементов.

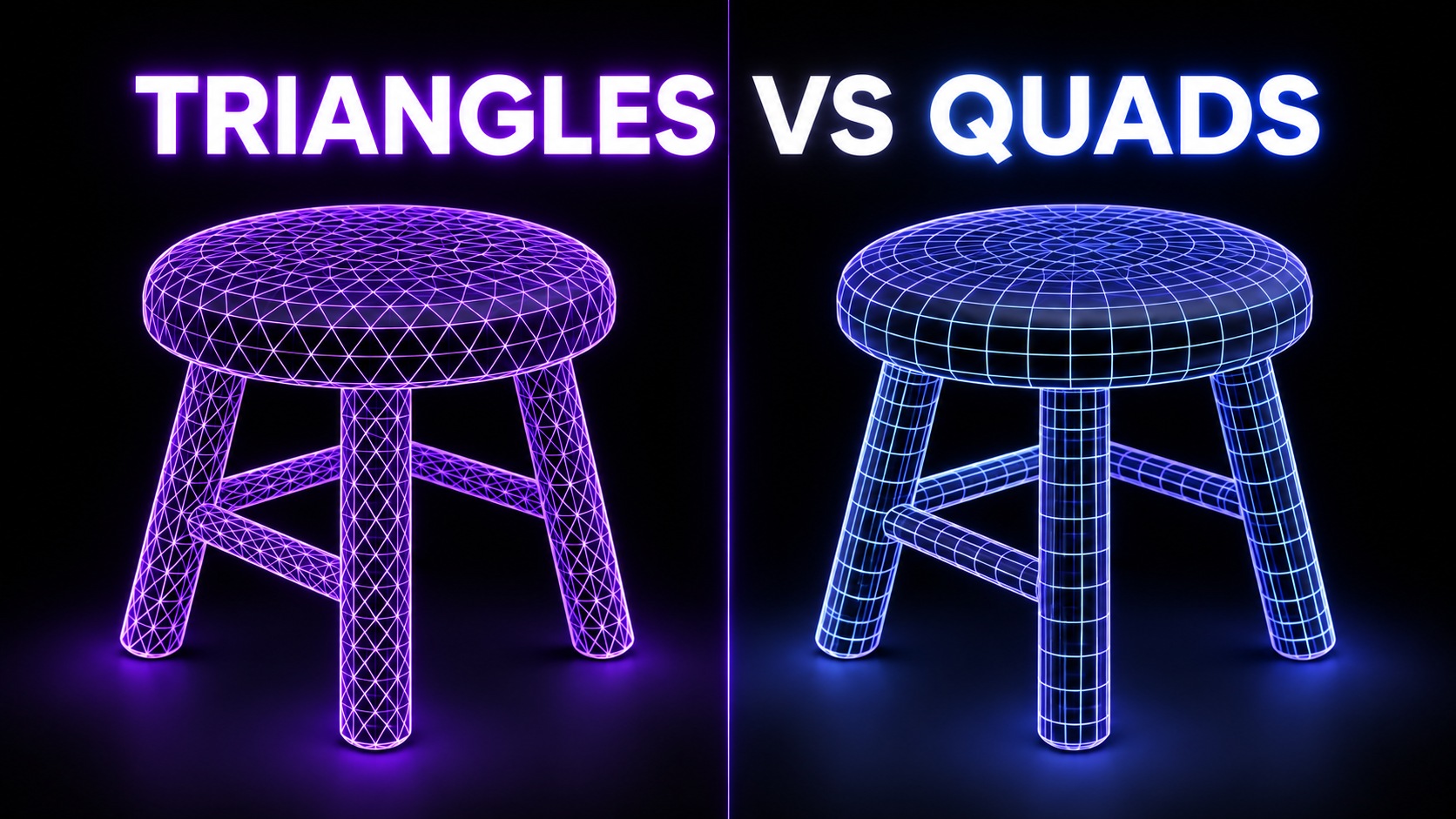

Сравнение каркасных моделей из треугольников и квадов в 3D-моделировании

Чем отличаются сетки из треугольников и квадов?

Характеристика	Треугольники (трисы)	Квады (четырёхугольники)
Редактирование и subdivision	При сглаживании могут появляться заломы и артефакты.	Делятся на более мелкие полигоны чисто и предсказуемо.
Деформация (анимация)	Плохая деформация; направление рёбер часто хаотично.	Отличная деформация; поддерживают аккуратные лупы рёбер.
Передача деталей	Высокоэффективны для отображения деталей поверхности и сканов.	Требуют более тщательного планирования при создании сложных деталей.
Распространённые варианты использования	Игровые движки, 3D-печать, статичные объекты.	Анимация персонажей, скульптинг, архитектурная визуализация.

Когда следует выбирать треугольники?

Треугольники — базовые единицы рендеринга для видеокарт. Выбирайте треугольники при создании статичных объектов, фоновых ассетов или демонстрационных моделей, топология которых не должна деформироваться. Кроме того, при подготовке к 3D-печати методом SLA/FDM форматы экспорта, такие как .stl, автоматически триангулируют сетку, поэтому треугольники являются естественным выбором для необработанного результата.

Когда следует выбирать квады?

Квады — отраслевой стандарт для персонажей и объектов, которые должны двигаться. Выбирайте квады, если нужно подготовить персонажа к анимации, выполнять сложные корректировки поверхности или продолжать моделирование с использованием Subdivision Surfaces (SubD). Квады позволяют организовать лупы рёбер, благодаря чему сетка естественно сгибается в местах сочленений без искажений.

Как количество полигонов влияет на результат?

Количество полигонов напрямую влияет на силуэт, детализацию и сложность файла 3D-объекта. Чем больше полигонов, тем точнее передаются мелкие детали, но тем больше размер файла и время рендеринга. И наоборот, небольшое количество полигонов повышает производительность, но может привести к потере плавных изгибов. При создании сеток не оценивайте качество только по количеству полигонов: хорошо структурированная сетка из квадов с меньшим числом полигонов часто выглядит лучше и деформируется естественнее, чем хаотичная высокополигональная сетка из треугольников.

Как выбрать треугольники или квады в Neural4D?

В Neural4D вы полностью контролируете создаваемую топологию, независимо от того, используете ли функцию преобразования текста в 3D или изображения в 3D.

Выберите топологию	В настройках генерации найдите выпадающий список Topology и выберите Triangle или Quad.
Укажите целевое количество полигонов	Переместите ползунок, чтобы задать нужное количество полигонов с учётом доступного бюджета производительности.
Создайте модель	Нажмите Generate, чтобы ИИ создал 3D-модель с указанной структурой сетки.
Проверьте результат	Используйте встроенный просмотрщик каркасной модели, чтобы проверить направление рёбер и плотность полигонов.

Что нужно проверить перед экспортом?

Перед экспортом модели в конечный формат быстро проверьте её качество. При экспорте для анимации убедитесь, что линии рёбер плавно проходят вокруг суставов (плеч, коленей, глаз). При экспорте для 3D-печати проверьте, что модель полностью замкнута (watertight), без отверстий и неманифолдной геометрии — независимо от того, использовали вы квады или треугольники.

Часто задаваемые вопросы о треугольниках и квадах

Топология из квадов всегда лучше топологии из треугольников?

Нет. Хотя квады обычно предпочитают для моделирования, скульптинга и анимации благодаря предсказуемому потоку рёбер, треугольники отлично подходят для статичных объектов, рендеринга в игровых движках и 3D-печати. «Лучшая» топология полностью зависит от того, что вы планируете делать с проектом дальше.

Как игровые движки обрабатывают сетки из квадов?

Игровые движки, такие как Unreal Engine и Unity, автоматически триангулируют все сетки из квадов при импорте. Графическое оборудование понимает только треугольники. Однако художники сначала создают модели из квадов, чтобы корректно запекать карты нормалей и плавно анимировать персонажей, а уже затем экспортируют их в движок.

Должны ли модели для 3D-печати состоять из треугольников?

Да, стандартные форматы для 3D-печати, такие как .stl, поддерживают только треугольные полигоны. Программы-слайсеры преобразуют эти треугольники в слои G-code. При экспорте сетки из квадов в STL ваша 3D-программа автоматически триангулирует её в процессе экспорта.
